CÁCH LẮP ĐẶT CÔNG TẮC NHIỀU VỊ TRÍ ĐIỀU KHIỂN 1 BÓNG ĐÈN
Với công tắc trung gian của Simon, chúng ta có thể sử dụng để lắp đặt từ 3 công tắc mở/tắt 1 bóng đèn tại 3 vị trí khác nhau và cũng có thể đấu nhiều vị trí khác nhau nữa.
Trước tiên ta cần hiểu Công tắc trung gian là gì: Các bạn trong ngành có thể hiểu công tắc trung gian tương tự như mạch cầu H trong điều khiển chiều quay của động cơ.

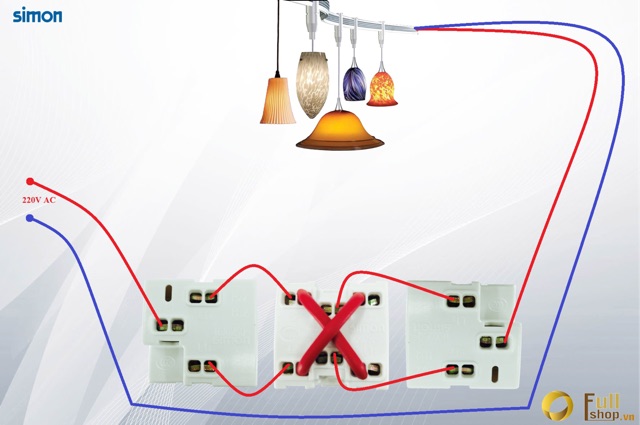

Sau đây là sơ đồ đấu nối công tắc cho 3 vị trí:
sơ đồ đấu 3 công tắc điều khiển một bóng đèn, 3 cong tac dieu khien 1 bong den
Công tắc cho 3 vị trí có sử dụng công tắc trung gian

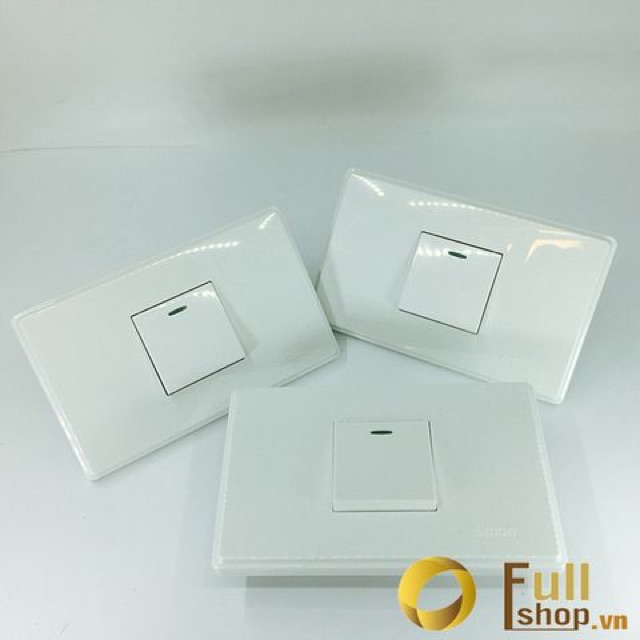

Bộ công tắc trung gian 3 vị trí tắt bật một bóng đèn

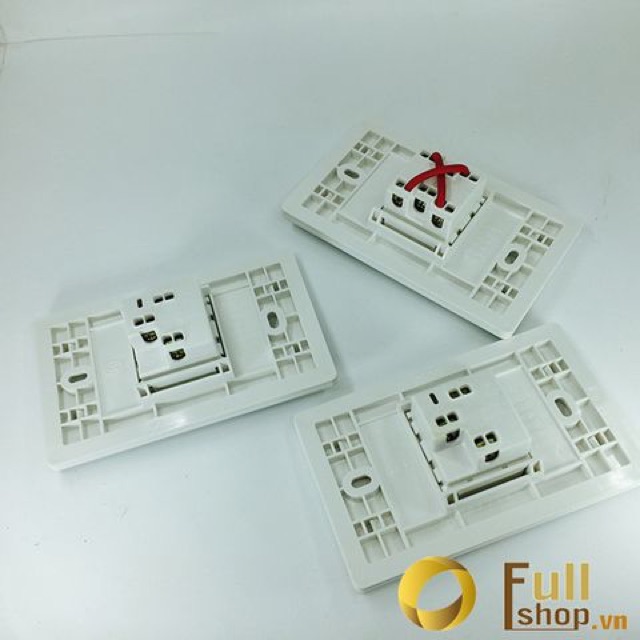

Cách lắp đặt thực tế cho công tắc 3 vị trí Simon

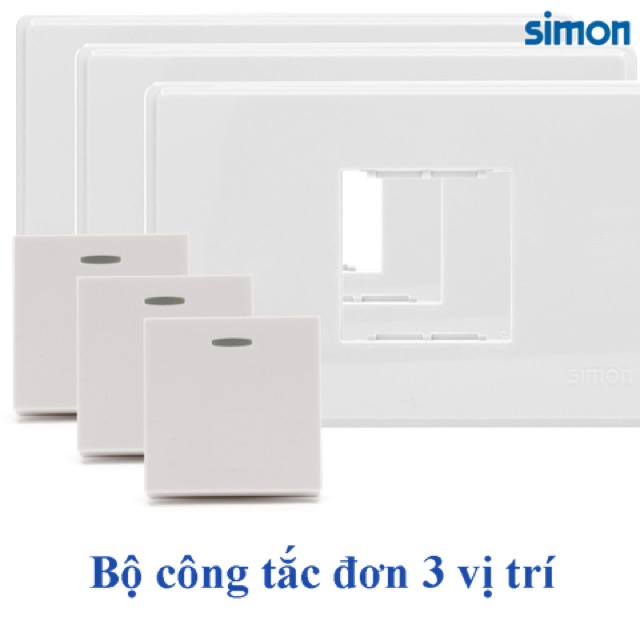

Bộ sản phẩm công tắc bật tắt 3 vị trí đầy đủ gồm:

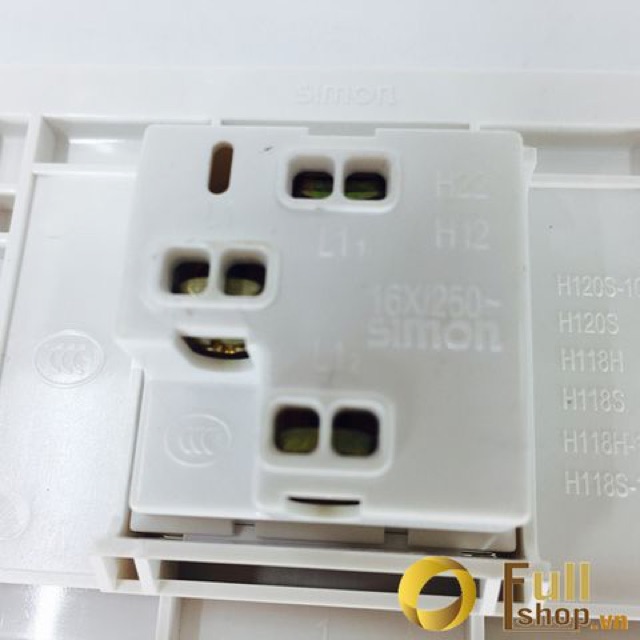

1) 2 công tắc 3 cực hay còn gọi công tắc cầu thang, công tắc 3 chấu, công tắc 2 chiều, ...

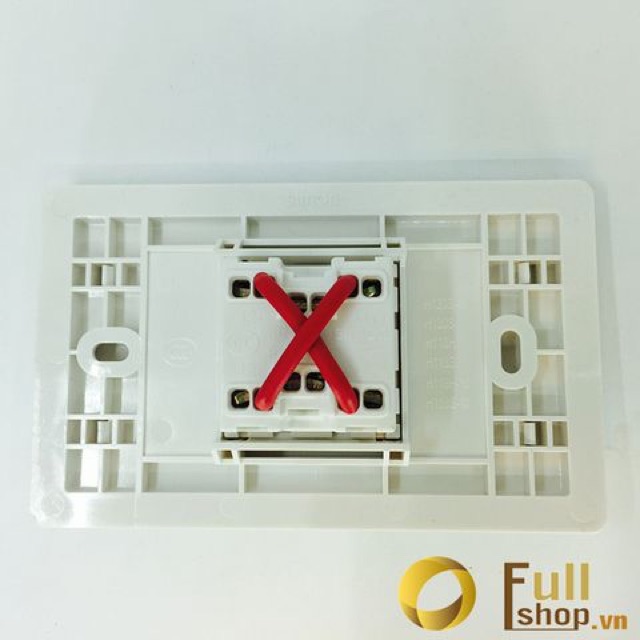

2) 1 Công tắc trung gian hay còn gọi công tắc 4 cực, công tắc 6 cực, ...
3) 3 Mặt 1 lắp vừa 1 công tắc trung gian hoặc công tắc 3 cực dùng cho đế âm hoặc đế nổi hình chữ nhật.
Ứng dụng công tắc trung gian 3 hoặc nhiều vị trí:
* Lắp cho cầu thang thông tầng: Một đèn trang trí được lắp giữa tầng 1 và tầng 2, chúng ta cần hơn 2 vị trí để bật hoặc tắt đèn trang trí dù ở bất cứ tầng 1 hoặc tầng 2 hoặc 1 góc nào đó, ...
* Lắp cho nhà xưởng 1 dây chuyền dùng chung 1 máy bơm hơi hoặc 1 hệ thống máy nào đó, ... có thể bật hoặc tắt 1 cách dễ dàng hơn, thuận tiện tiết kiệm thời gian đi lại để bật hoặc tắt máy.
* Lắp cho phòng khách rộng, có nhiều bóng đèn, ... ở bất cứ vị trí nào trong phòng khách có không gian rộng đều có thể bật hoặc tắt đèn dễ dàng nhất.
* Lắp cho máy tăng áp cho nhiều phòng vệ sinh dùng chung 1 máy tăng áp. Đôi khi chúng ta không cần sử dụng máy tăng áp và sẽ tắt công tắc của máy bơm tăng áp đi.
Sơ đồ mắc công tắc 3 vị trí điều khiển một bóng đèn
#congtacthongminh #congtactrunggian
